TOA VX‑3000DS: блок аварийного питания для СОУЭ (EN 54‑4)
TOA VX‑3000DS — модуль аварийного питания (Emergency Power Supply Manager) для систем голосового оповещения и публичного адреса TOA (серии VX‑3000, SX‑2000, VM‑3000). Устройство обеспечивает бесперебойное питание компонентов системы при пропадании сетевого напряжения за счёт автоматического переключения на аккумуляторные батареи. VX‑3000DS сертифицирован по EN 54‑4 и спроектирован специально под требования СОУЭ: двойной ввод питания, термокомпенсированный заряд АКБ, полный мониторинг состояния и передача данных о питании и батареях в систему управления.
Почему VX‑3000DS выбирают для ответственных СОУЭ:
- Соответствие EN 54‑4. Сертификация подтверждает пригодность для систем оповещения и управления эвакуацией — это критично для согласования проекта и сдачи объекта надзорным органам.
- Двойной ввод питания и резервирование. Два независимых входа 220–230 В AC позволяют подключить питание от разных секций или вводов — это повышает отказоустойчивость и снижает риск полного обесточивания системы.
- Автоматическое переключение на АКБ. При пропадании сетевого питания модуль мгновенно переводит нагрузку на аккумуляторы без разрыва трансляции — это обеспечивает непрерывность оповещения при авариях электроснабжения.
- Термокомпенсированный заряд АКБ. Встроенный зарядный модуль корректирует напряжение заряда в зависимости от температуры, продлевая срок службы аккумуляторов и поддерживая их готовность к работе.
- Прозрачный мониторинг и интеграция. Через интерфейс DS LINK устройство передаёт в систему данные о состоянии сети, АКБ, зарядном контуре и авариях — это упрощает диагностику, планирование обслуживания и повышает прозрачность эксплуатации.
- Гибкие выходы под задачи СОУЭ. 8 мощных каналов 31 В по 25 А каждый рассчитаны на питание усилителей и модулей системы; отдельные маломощные выходы 31/24 В удобны для периферии и автоматики.
Для кого подходит:
- Для интеграторов: типовой сертифицированный модуль, понятная схема подключения (двойной ввод, клеммы под толстые кабели, съёмные блоки), удобная диагностика через DS LINK.
- Для проектировщиков: возможность заложить резервирование питания, соответствие нормативам, прозрачная логика мониторинга и передачи аварийных сигналов в BMS/АСУЗ.
- Для эксплуатирующих служб: наглядная индикация состояния (сеть, заряд, АКБ, аварии), кнопка проверки АКБ на передней панели, предсказуемая работа и минимальные требования к обслуживанию.
Характеристики
- Тип устройства: блок аварийного питания (Emergency Power Supply Manager).
- Назначение: обеспечение бесперебойного питания систем VX‑3000/SX‑2000/VM‑3000 при пропадании сети; автоматическое переключение на АКБ.
- Входное питание: 2×220–230 В AC, 50/60 Гц (двойной независимый ввод).

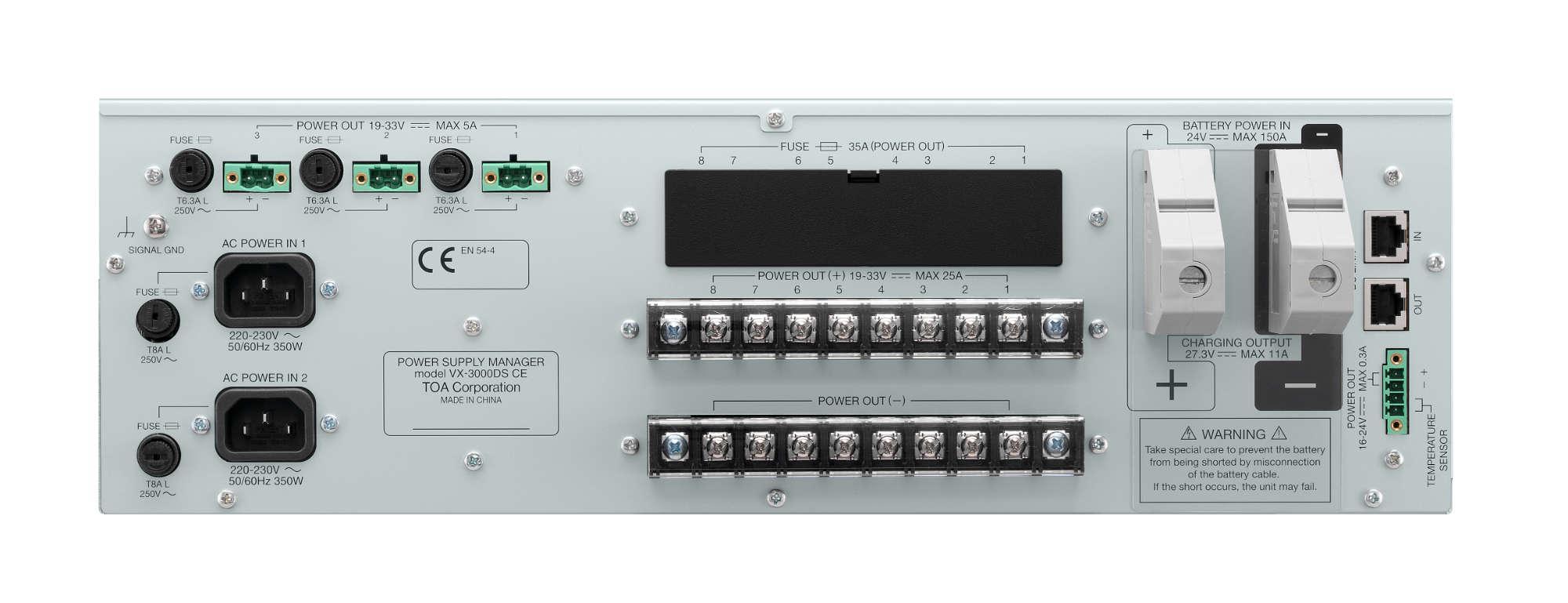

- Выходное питание (DC):
- 8×31 В (диапазон 19–33 В), до 25 А на канал (клеммы M4);
- 3×31 В, до 5 А (съёмный клеммный блок);
- 1×24 В (16–25 В), до 0,3 А (съёмный клеммный блок).
- Суммарная мощность: номинально 2300 Вт (31 В, 72,5 А), пиковая до 2780 Вт.
- Заряд АКБ: термокомпенсированный, напряжение 27,3 В (±0,3 В при 25 °C), коэффициент коррекции −40 мВ/°C.
- Подключение АКБ: клеммы под кабель 16–50 мм², последовательное соединение двух 12 В АКБ.
- Интерфейсы: DS LINK (RJ45) для передачи статуса (сеть, АКБ, заряд, аварии, связь).

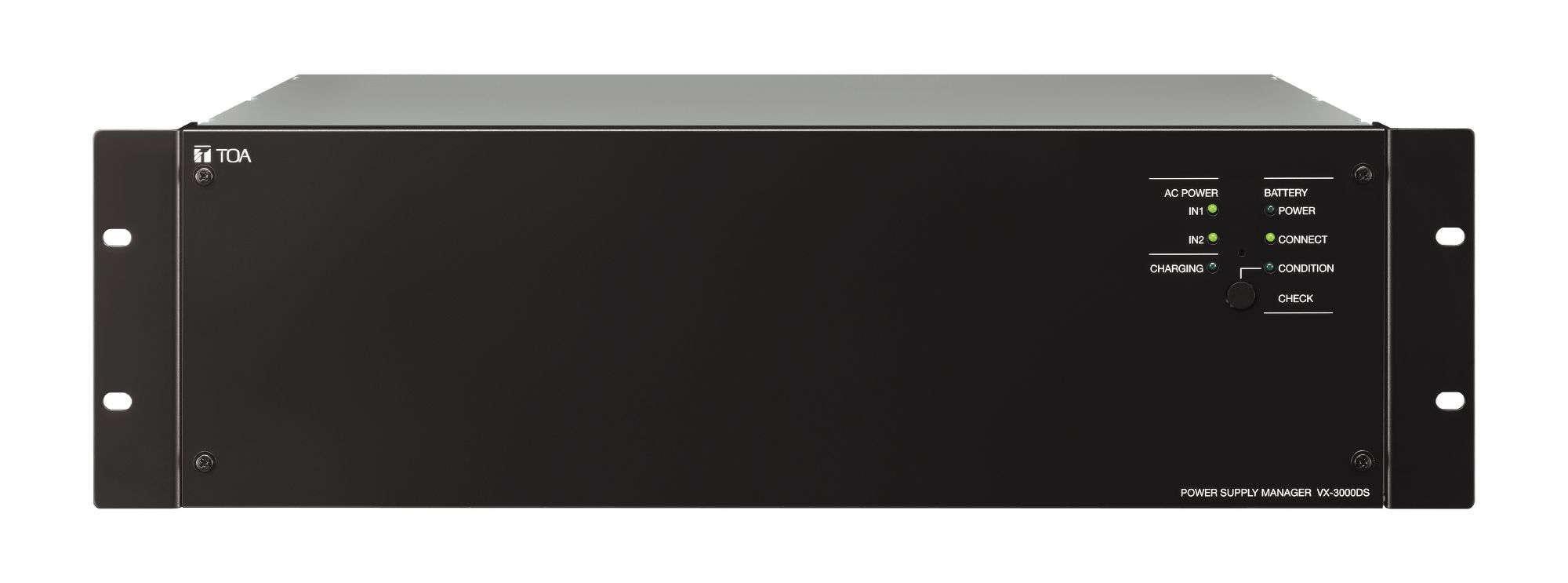

- Индикация: светодиоды на передней панели (AC IN 1/2, Charging, Battery Power, Battery Connect, Battery Condition).
- Сертификация: EN 54‑4 (подтверждает пригодность для СОУЭ).
- Монтаж: 19″ стойка, форм‑фактор 3U (482×132,6×400,5 мм).
- Вес: 11,8 кг.
- Рабочие условия: температура −5…+45 °C, влажность ≤90 % (без конденсата).
- Применение: аэропорты, вокзалы, ТЦ, стадионы, промышленные и логистические комплексы, объекты с повышенными требованиями к бесперебойности СОУЭ.
