TOA VX‑3000CT: сетевая панель управления для системы VX‑3000
TOA VX‑3000CT — сетевая панель управления, разработанная для интеграции с системами голосового оповещения серии VX‑3000 (в т. ч. VX‑3004F, VX‑3008F, VX‑3016F). Устройство позволяет оперативно управлять функциями публичного адреса (PA) и регулировать громкость аудиоканалов непосредственно с диспетчерского поста или стойки шкафа — без необходимости заходить в ПО. Панель оснащена 9 назначаемыми функциональными кнопками и 8 поворотными регуляторами громкости, которые можно привязать к любым входам/выходам системы. Управление доступно как локально, так и дистанционно по сети LAN.
Почему VX‑3000CT выбирают для диспетчерских и крупных объектов:
- Оперативное управление без ПО. 9 функциональных кнопок позволяют назначить ключевые сценарии (общая трансляция, экстренное оповещение, зональные сообщения) и запускать их одним нажатием — это критично при эвакуации и в нештатных ситуациях.
- Гибкая настройка уровней. 8 аналоговых регуляторов громкости дают возможность быстро корректировать уровни на выбранных каналах прямо с панели — удобно для дежурных операторов, которым нужно оперативно подстроить звук под текущую обстановку.
- Дистанционное управление и резервирование постов. Поддержка сетевого управления по LAN позволяет устанавливать несколько панелей в разных точках объекта (диспетчерская, ресепшен, КПП) и централизованно контролировать систему. До 2 панелей VX‑3000CT могут подключаться к одной раме VX‑3000F, а в системе — до 80 панелей, что даёт масштабируемость под крупные распределённые объекты.
- Прозрачная индикация состояния. Светодиодные индикаторы отображают статус по каждому каналу и системным событиям (авария, связь, активация функции) — это упрощает диагностику и сокращает время реакции на неисправности.
- Интеграция в проектную инфраструктуру. Форм‑фактор 1U и монтаж в 19″ стойку позволяют разместить панель рядом с основным оборудованием; сетевые интерфейсы LAN A/B поддерживают резервирование канала связи для отказоустойчивости.
Для кого подходит:
- Для интеграторов: типовой модуль для диспетчерских постов, простая интеграция в существующую сеть, понятная логика назначения кнопок и регуляторов, съёмные клеммные разъёмы для удобства монтажа.
- Для проектировщиков: возможность заложить в проект несколько постов управления, назначить приоритеты сценариев и обеспечить соответствие требованиям к оперативности оповещения.
- Для эксплуатирующих служб: наглядное управление без сложной настройки, быстрая активация экстренных сценариев, прозрачная индикация состояния каналов и сети.
Характеристики
- Тип устройства: панель управления (для системы VX‑3000).
- Форм‑фактор: 1U, монтаж в 19″ стойку.

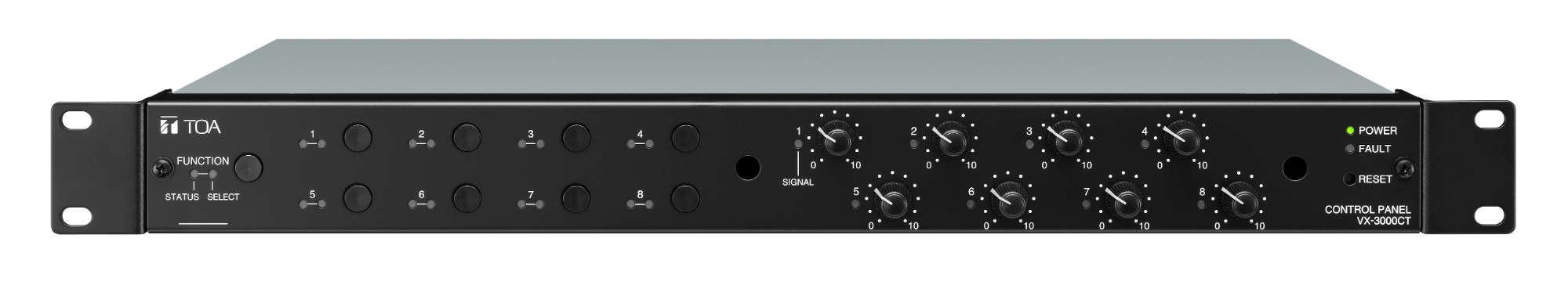

- Функциональные кнопки: 9 назначаемых клавиш для функций публичного адреса (активация трансляции, сценарии, зональные оповещения).
- Регуляторы громкости: 8 поворотных ручек, назначаемых на любые аудиовходы/выходы системы.

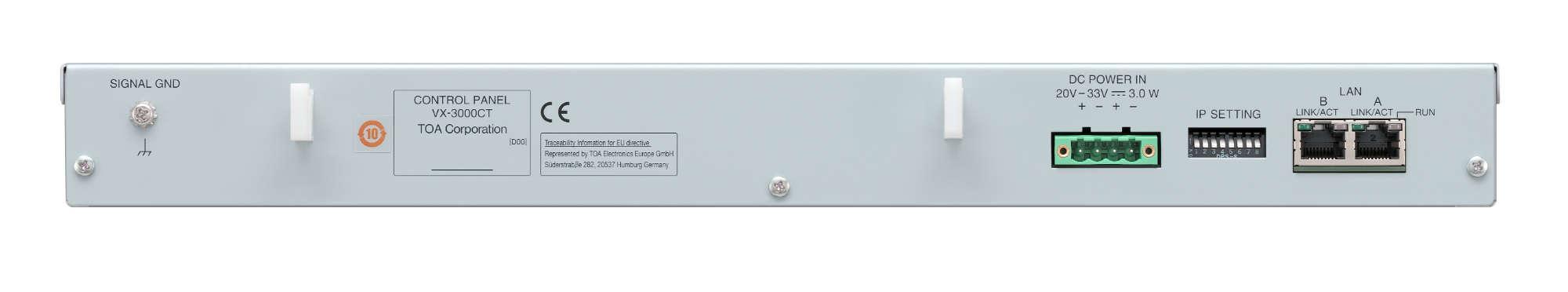

- Сетевые интерфейсы: 2 порта LAN (LAN A, LAN B) для резервирования канала, 100BASE‑TX, поддержка TCP/ARP/ICMP/HTTP.
- Индикация:
- POWER, RUN (зелёные);
- LINK/ACT (2 зелёных, по каждому порту LAN);
- SIGNAL (8 зелёных, по каналам громкости);
- FAULT (жёлтый);
- STATUS, SELECT (по 9 индикаторов, зелёно‑жёлтые, отражают состояние функций).
- Совместимость: подключение к VX‑3000F (VX‑3004F/VX‑3008F/VX‑3016F), NX‑300 и другим устройствам VX‑серии.
- Масштабирование: до 2 панелей на одну раму VX‑3000F; до 80 панелей в одной системе.
- Питание: 20–33 В DC, съёмный клеммный блок (4 контакта).
- Потребляемый ток: 0,09 А при 33 В DC; 0,11 А при 24 В DC.
- Габариты (Ш×В×Г): 482×44×315,2 мм.
- Вес: 3 кг.
- Рабочие условия: температура 0…+40 °C, влажность ≤90 % (без конденсата).
- Применение: диспетчерские, посты охраны, ресепшены, административные здания, ТЦ, вокзалы, аэропорты, промышленные комплексы — везде, где требуется оперативное управление оповещением с нескольких постов.
