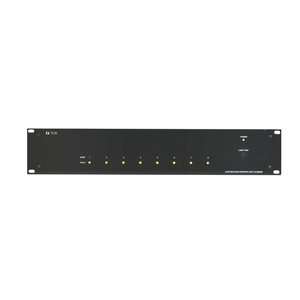

TOA VX‑3000IM‑EB: монитор петлевого изолятора для отказоустойчивости линий громкоговорителей
TOA VX‑3000IM‑EB — модуль мониторинга петлевых изоляторов для систем голосового оповещения VX‑3000. Устройство контролирует 8 независимых линий громкоговорителей и обеспечивает отказоустойчивость трансляции при локальных неисправностях (обрыв, КЗ). VX‑3000IM‑EB работает в связке с изоляторами VM‑300IS‑EB и сертифицирован по EN 54‑16 — это позволяет применять решение в составе СОУЭ на ответственных объектах.
Почему VX‑3000IM‑EB выбирают для надёжных СОУЭ:
- Непрерывность оповещения при авариях. При неисправности на линии модуль замыкает контур через изоляторы и сохраняет трансляцию на остальных участках — это критично для эвакуации и безопасности людей.
- Точная локализация проблемы. Двухцветная индикация (зелёный — норма, жёлтый — авария) по каждому из 8 каналов позволяет быстро определить проблемную зону и сократить время на устранение неисправности.
- Соответствие EN 54‑16. Сертифицированная логика контроля линий и отказоустойчивости упрощает согласование проекта и сдачу системы надзорным органам.
- Масштабируемость под большие объекты. На один контур можно подключить до 60 изоляторов VM‑300IS‑EB — это удобно для крупных распределённых объектов с протяжёнными линиями.

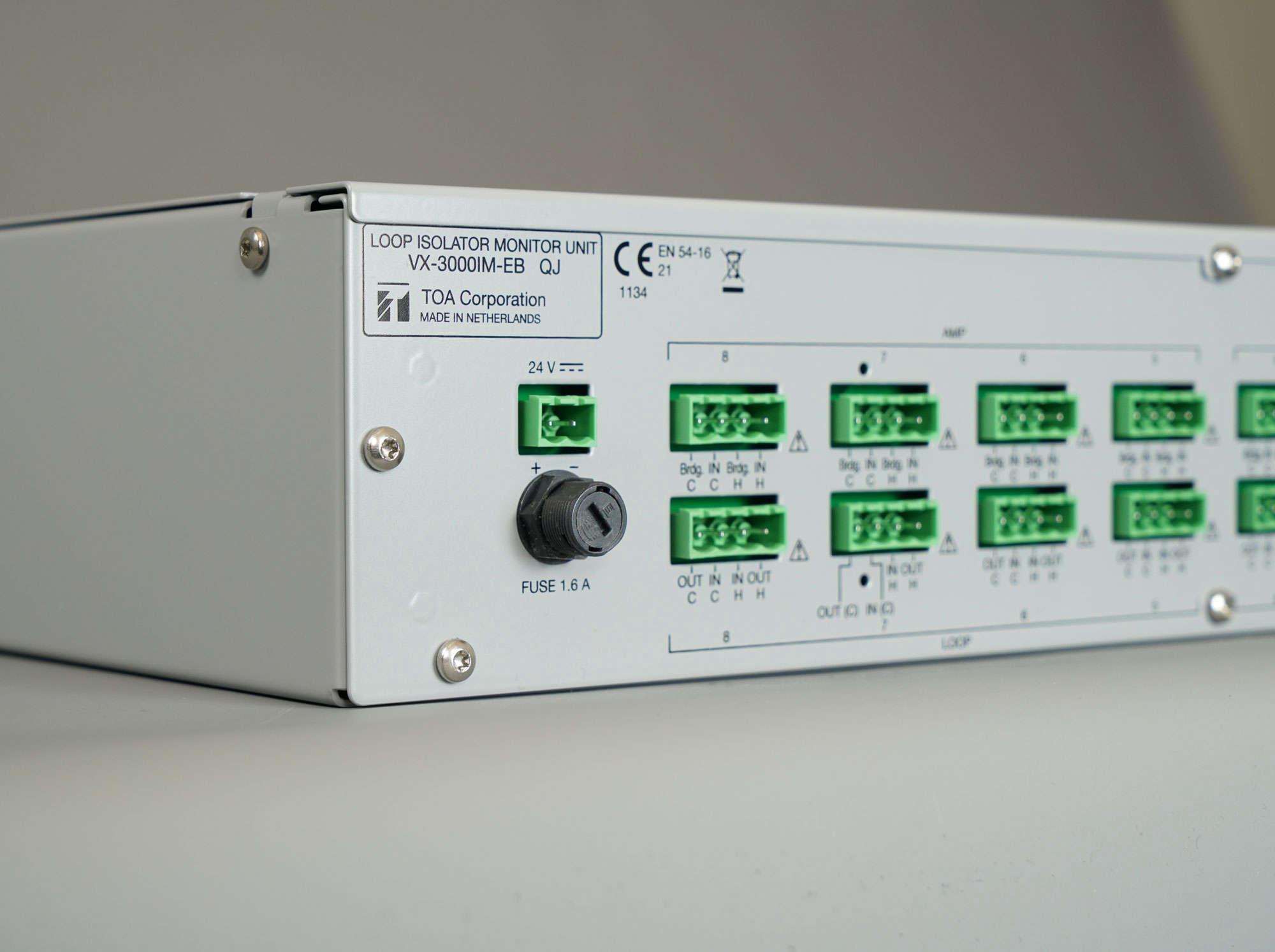

- Прозрачная интеграция и диагностика. Съёмные клеммные блоки и разъём RJ45 упрощают монтаж и обслуживание; состояние линий легко контролировать как локально (по светодиодам), так и через систему управления.
Для кого подходит:
- Для интеграторов: типовой модуль для построения отказоустойчивых линий, понятная схема коммутации, совместимость с VM‑300IS‑EB, удобная диагностика на объекте.
- Для проектировщиков: возможность заложить в проект непрерывность трансляции при единичных неисправностях, соответствие нормативам, прозрачная логика резервирования линий.
- Для эксплуатирующих служб: наглядная индикация аварий, быстрая локализация проблем, минимальные требования к обслуживанию, предсказуемая работа системы.
Характеристики
- Тип устройства: монитор петлевого изолятора (для системы VX‑3000).
- Назначение: контроль целостности линий громкоговорителей, обеспечение непрерывности трансляции при неисправностях.
- Количество каналов: 8 независимых линий.
- Мощность на канал: до 150 Вт (возможно объединение каналов для увеличения мощности).
- Совместимость: работает совместно с изоляторами VM‑300IS‑EB; в составе системы VX‑3000.
- Макс. количество изоляторов на контур: до 60 шт.
- Питание: 31 В постоянного тока.

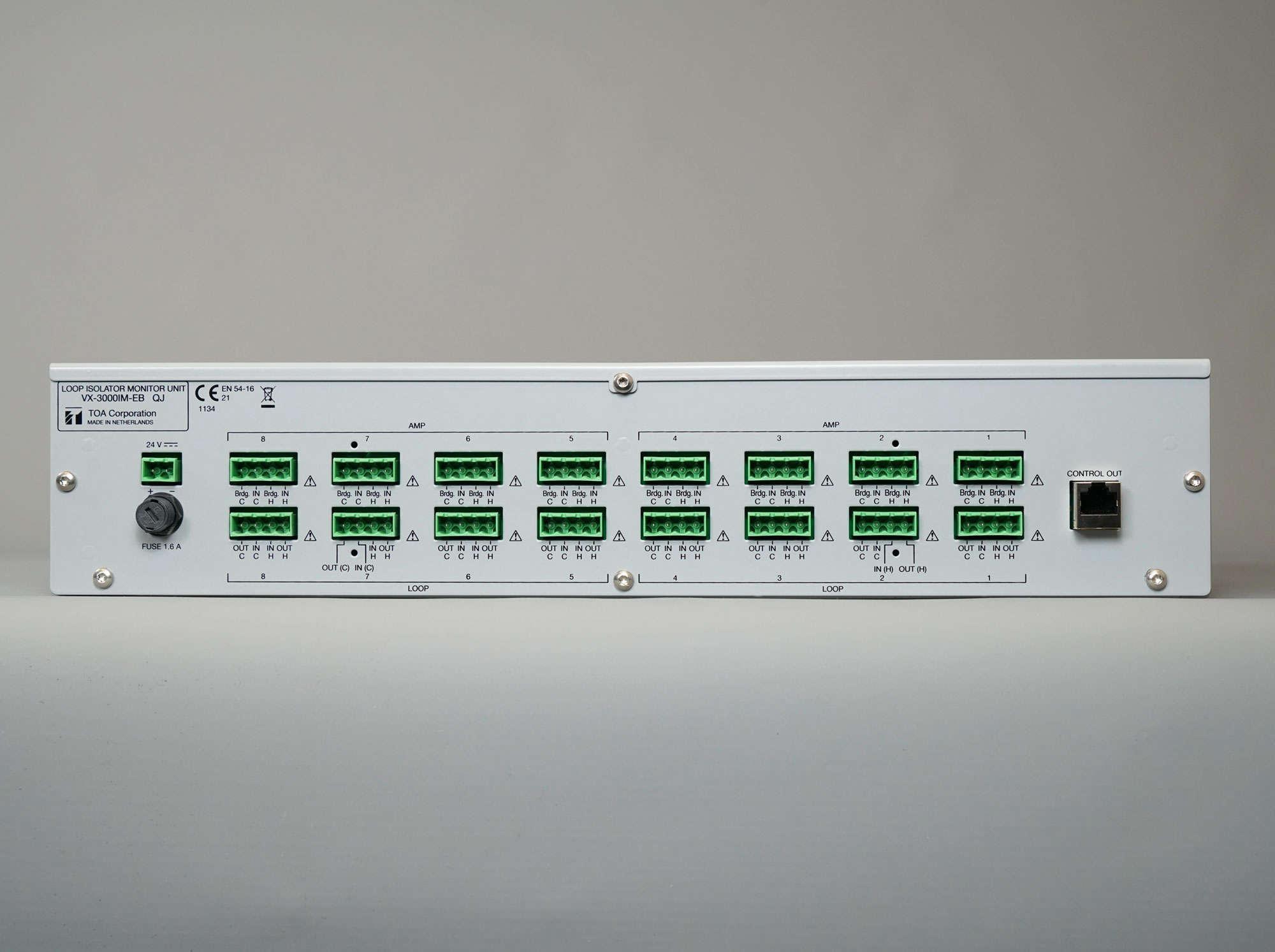

- Интерфейсы и подключение:
- 16 съёмных винтовых клемм (4 контакта);
- 1 съёмная винтовая клемма (2 контакта);
- 1 разъём RJ45 (контрольные выходы).

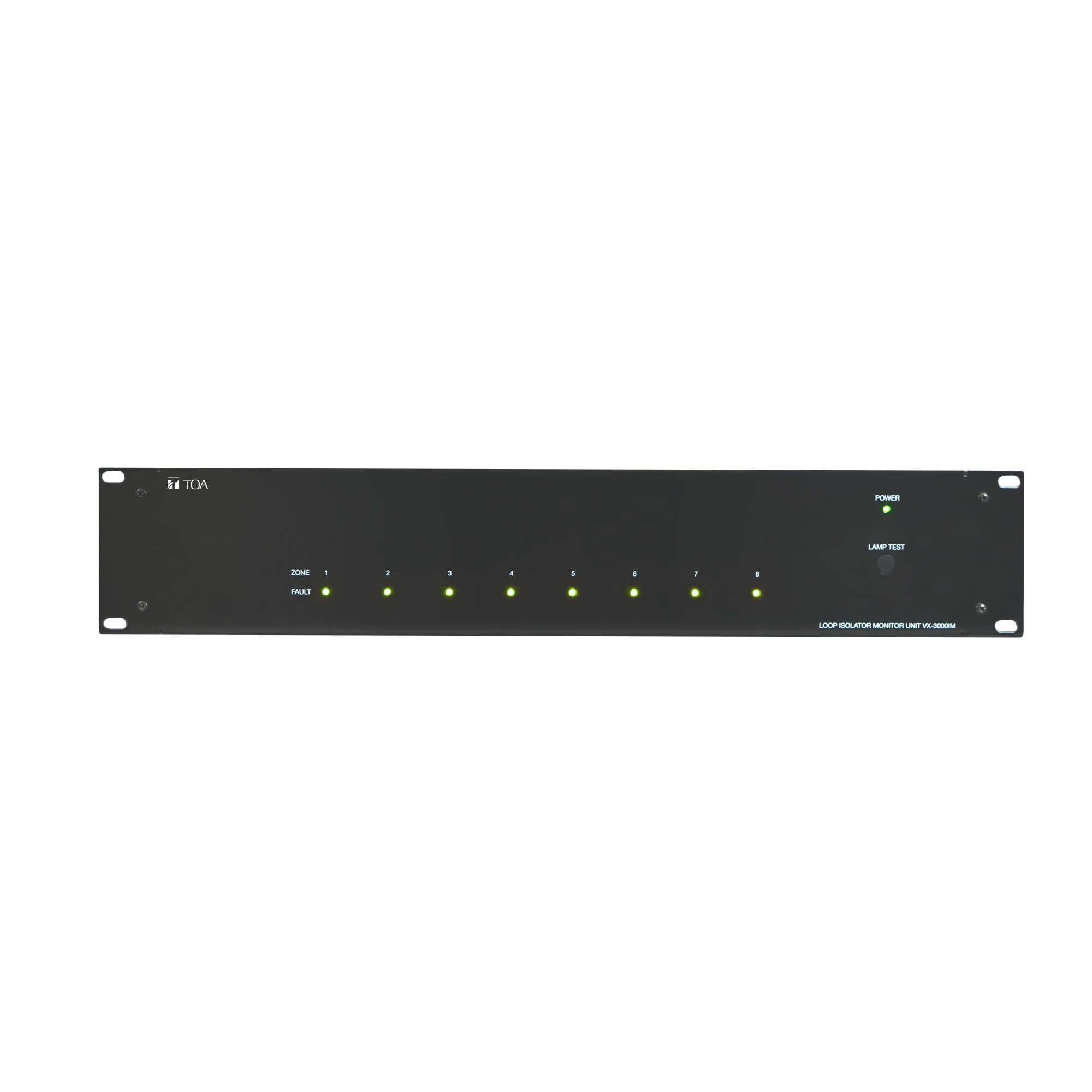

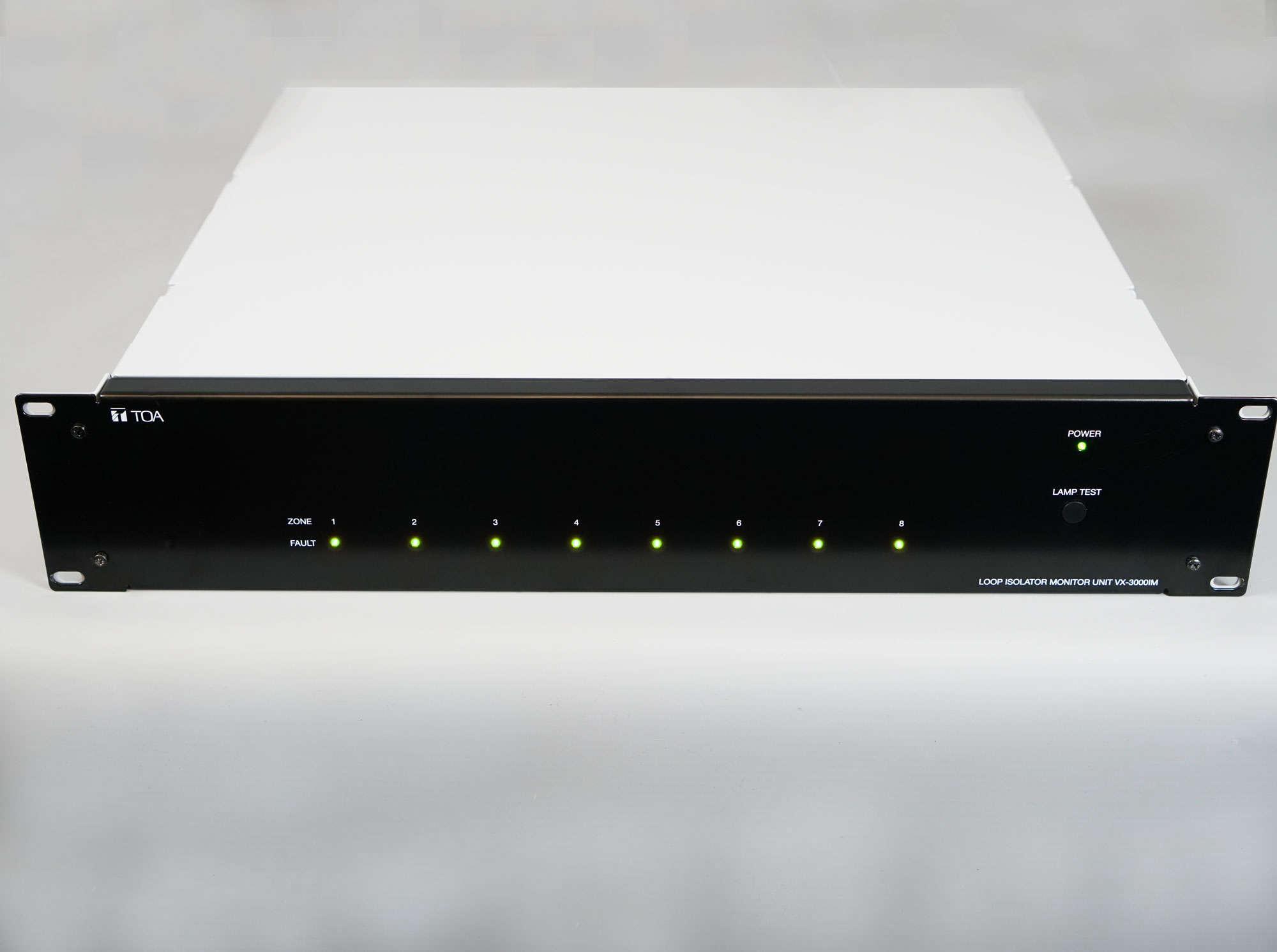

- Индикация: двухцветные светодиоды по каждому каналу (зелёный — норма, жёлтый — неисправность), общие индикаторы состояния.
- Сертификация: соответствие EN 54‑16 в составе сертифицированной системы VX‑3000.
- Монтаж: 19″ стойка, форм‑фактор 2U (483×88,4×345 мм).
- Вес: 15,4 кг.
- Рабочие условия: температура −5…+40 °C, влажность ≤90 % (без конденсата).
- Применение: крупные ТЦ, вокзалы, аэропорты, промышленные и логистические комплексы, объекты с повышенными требованиями к отказоустойчивости СОУЭ.
