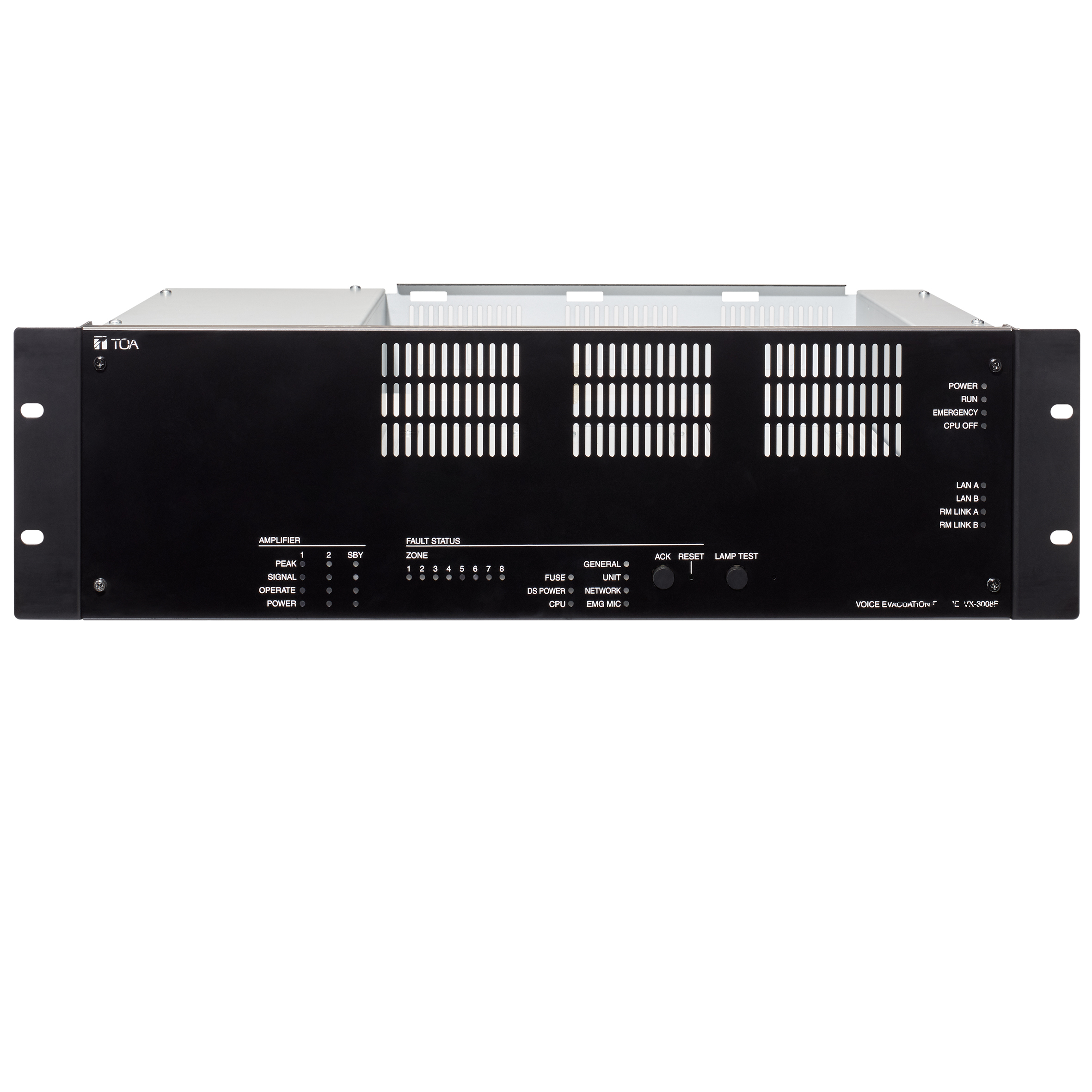

TOA VX‑3008F: рама системы голосового оповещения на 8 зон с резервированием и гибкой DSP‑настройкой
TOA VX‑3008F — системный модуль (рама) серии VX‑3000 для построения масштабируемых систем речевого оповещения и публичного адреса. Устройство сертифицировано по EN 54‑16 и рассчитано на профессиональную интеграцию в СОУЭ на крупных и территориально распределённых объектах.
Для кого и зачем:
- Для интеграторов и проектировщиков: модульная архитектура позволяет гибко наращивать ёмкость (до 3 модулей усилителей, включая резервный), а резервирование усилителя совместно с другими VX‑3000F повышает отказоустойчивость решения. Полная индикация по EN 54‑16 упрощает сдачу объекта и сервис.
- Для эксплуатирующих служб: интеллектуальное управление шумом (ANC) автоматически подстраивает уровень трансляции под фоновый шум, а функция VOX и подавитель обратной связи (FBS) снижают нагрузку на персонал и повышают качество вещания.
- Для объектов с поэтапной эвакуацией: 8 независимых AB‑линий позволяют адресно транслировать сообщения по зонам; поддержка до 8 удалённых микрофонов (в т. ч. до 2 аварийных) даёт гибкость сценариев оповещения.
Ключевые выгоды:
- Надёжность и соответствие нормативам. Сертификация EN 54‑16, резервирование усилителя, контроль линий (по импедансу либо через EOL‑модули), полная диагностика состояния системы.
- Точность звука и удобство настройки. DSP на каждом канале (PEQ, фильтры, компрессоры, задержки, CD‑horn EQ) позволяет точно подстроить звук под акустику помещений; отдельные DSP‑функции на входах дополнительно улучшают качество сигнала.
- Снижение стоимости владения. Резервирование и развитая диагностика уменьшают потребность в срочном ремонте; автоматическое управление уровнем (ANC) снижает необходимость ручной подстройки.
- Масштабируемость. VX‑3008F можно комбинировать с другими модулями VX‑3000F, наращивая ёмкость и функционал системы без полной замены оборудования. Возможна децентрализованная топология с резервированным Ethernet (RSTP) и дистанцией до 30 км между сегментами.
Характеристики
- Тип устройства: системный менеджер (рама), монтаж в 19″ стойку.
- Количество зон: 8 AB‑линий (каждая — с индивидуальным усилителем).
- Сертификация: EN 54‑16 (подтверждает пригодность для СОУЭ).
- Модули усилителей: до 3 шт. (2 рабочих + 1 резервный; резервный может использоваться совместно с другими VX‑3000F).
- Методы контроля линий громкоговорителей: контроль по импедансу (с пилотным тоном) или через EOL‑модули.
- DSP‑функционал на канал: PEQ, HPF/LPF, полочные фильтры, CD‑horn EQ, notch‑фильтры, компрессор, задержка.
- DSP‑функционал на вход: отдельные настройки фильтров и компрессора для каждого из 4 аудиовходов.
- Управление шумом: ANC (автоматическая подстройка уровня под фоновый шум).
- Дополнительные функции: VOX (активация трансляции голосом), FBS (подавитель обратной связи).
- Удалённые микрофоны: до 8 (в т. ч. до 2 аварийных с повышенным приоритетом).
- Аудиовходы: 4 балансных входа (линейный/микрофонный уровень, с выбором фантомного питания).
- Управляющие входы: 16 входов (в т. ч. 2 с контролем напряжения).
- Выходы: 8 выходов с открытым коллектором, 8 релейных выходов 5 А.
- Сетевые интерфейсы: резервированный Ethernet (RSTP), порты LAN A/B.
- Индикация: полная диагностика по EN 54‑16 (линии, усилители, сеть, аварийные микрофоны, питание, CPU).
- Применение: аэропорты, вокзалы, ТЦ, стадионы, офисные и промышленные комплексы, объекты с поэтапной эвакуацией.
